Трафаретные принтеры

Трафаретная печать это один из важных процессов в SMT-технологии. Он используется для точного и корректного нанесения паяльной пасты на печатные платы перед размещением компонентов. Эта технология обеспечивает точное и равномерное нанесение паяльной пасты, что важно для создания надежного соединения и прилегания между электронными компонентами и посадочными местами в процессе пайки.

Трафаретная печать выполняется с помощью трафаретных принтеров – они используются в процессе сборки по технологии SMT для точного нанесения паяльной пасты на печатные платы. В настоящее время это наиболее распространенный способ подачи и нанесения паяльного пасты на посадочные площадки. Применение трафаретных принтеров позволяет достичь высокой скорости монтажа, легкой повторяемости и серийности процесса, и относительно невысокой стоимости операций.

AISMT предлагает к поставке современные трафаретные принтеры, а также запчасти и комплектующие к ним, производства Desen, I.C.T., NeoDen. Принтеры спроектированы и изготовлены с учетом всех современных требований и стандартов, и обеспечивают высокое качество нанесения паяльного материала и последующей пайки.

Desen Classic 1008

Решение начального уровня

Перейти

I.C.T.-5134

Оптимальное соотношение цены и функций

Перейти

NeoDen H610

Для высоких объемов производства

Перейти

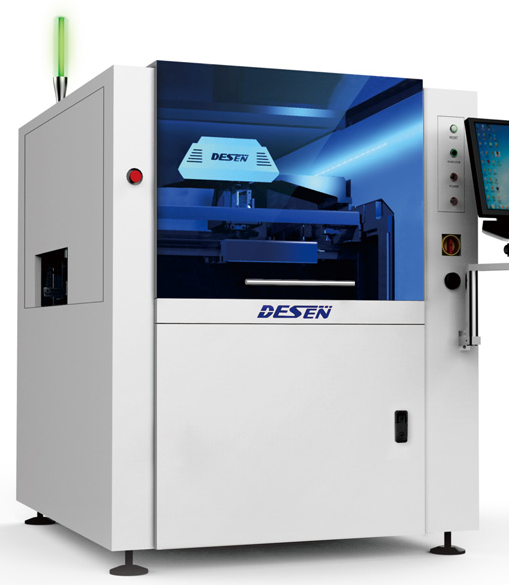

Автоматический трафаретный принтер Desen Classic 1008

Принтер трафаретной печати Desen Classic 1008 – решение начального уровня, для опытного или мелкосерийного производства. Обеспечивает полностью автоматическое нанесение паяльного материала на поверхность печатных плат. Решение для печати высокой точности и оптимальной производительностью, на основе проверенных временем технологий Desen.

Преимущества Desen Classic 1008:
– Автоматическое нанесение паяльного материала.
– Прецизионные сервоприводы.
– Инспекция результатов нанесения в 2D.
– Авто-позиционирование трафарета.
– Камера машинного зрения разрешением 1,3 Мп.

Минимальный размер платыX: 50 мм / Y: 50 мм
Максимальный размер платыX: 400 мм / Y: 340 мм
Время цикла7с
Скорость печати1-200 мм/с
ИнтерфейсМонитор 17'', клавиатура, мышь, дисплей
Параметры электропитания220V, 1 фаза, 2,5 кВт
Габаритные размеры1,14 x 1,36 x 1,505 м
Вес1000-1300 кг

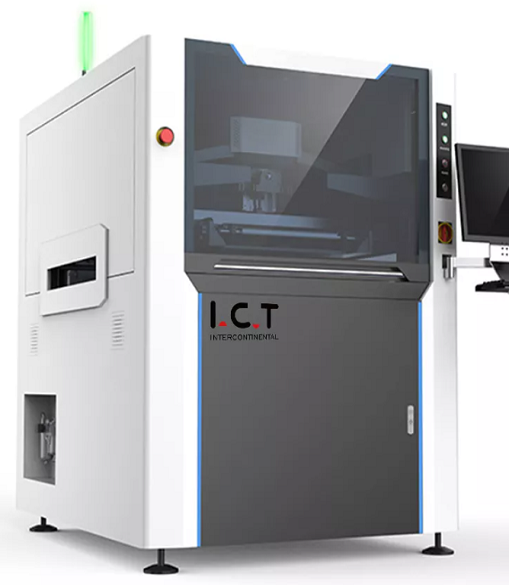

Автоматический трафаретный принтер I.C.T.-5134

Автоматический трафаретный принтер I.C.T.-5134 производства китайской компании I.C.T Intecontinental – одного из заметных производителей SMT-оборудования на рынке Юго-Восточной Азии. Эта модель сочетает в себе простоту и экономичность применяемых технологий вместе с емкостью и скоростью, достаточными для среднесерийного производства. Увеличенный максимальный размер плат 510х340 мм позволяет производить сборку больших по размеру электронных плат.

Преимущества I.C.T.-5134:
– Уникальная конструкция конвейерной ленты, предотвращающая застревание.
– Расширенные максимальные размеры платы.
– Сухая, влажная и вакуумная очистка внутреннего пространства.
– Двигатель прямого подключения, обеспечивающий высокую точность размещения.
– Высококачественное ПО для работы оператора.
Минимальный размер платыX: 50 мм / Y: 50 мм
Максимальный размер платыX: 510 мм / Y: 340 мм
Время цикла7 с
Скорость печати10-200 мм/с
ИнтерфейсМонитор, клавиатура, мышь, дисплей
Параметры электропитания220V, 1 фаза, 3 кВт
Габаритные размеры1,12 x 1,355 x 1,5 м
Вес1100 кг

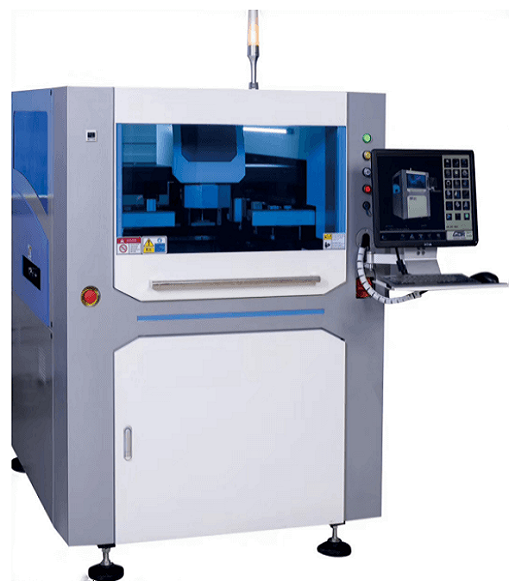

Автоматический трафаретный принтер NeoDen H610

Полностью автоматический трафаретный принтер NeoDen H610 способен справиться с большим потоком плат, чтобы обеспечить высокие объемы производства печатных плат. Продвинутая система машинного зрения с улучшенным алгоритмом распознавания реперных точек и контроля качества на выходе из аппарата. Максимальная точность определения смещения платы обеспечивает корректное нанесение паяльного материала на трафарет. Быстрый и точный прецизионный сервопривод.

Преимущества NeoDen H610:
– Высокоточная сервоприводная механика.
– Продвинутая система машинного зрения.
– Улучшенная система контроля качества на выходе.
– ПО с возможностью быстрой переналадки производства.

Минимальный размер платыX: 80 мм / Y: 80 мм
Максимальный размер платыX: 610 мм / Y: 610 мм
Время цикла7 с
Скорость печати6-200 мм/с
ИнтерфейсМонитор, клавиатура, мышь, дисплей
Параметры электропитания220V, 1 фаза, 3,3 кВт
Габаритные размеры1,22 x 1,66 x 1,435 м
Вес1400 кг

AISMT гарантирует поставку качественного оборудования для SMT-сборки точно в срок.
Свяжитесь с нами чтобы узнать полный перечень наших возможностей.
