Сборка плат и установка компонентов – это ключевой процесс в производстве печатных плат и электроники в целом. Сейчас все больше компаний переходят на полностью автоматические установщики сборщики SMD-компонентов, которые практически полностью исключают вероятность человеческой ошибки при монтаже компонентов, и способны обеспечить высокую скорость монтажа.

Автоматические установщики компонентов – это высокоточные роботизированные машины, которые используются для быстрого и точно размещения компонентов на печатной плате. Продвинутые модели таких установщиков способны устанавливать тысячи компонентов в час, что серьезно увеличивает скорость всего производства, и это особенно важно в современных отраслях электроники – производстве планшетов, смартфонов, компьютеров, и других устройств.

AISMT предлагает к поставке высокоскоростные и высокоточные автоматические установщики компонентов, а также запчасти и комплектующие к ним, производства QiHe, NeoDen. Установщики имеют широкий диапазон доступных для работы форматов компонентов, и способны удовлетворить потребность как в мелкосерийном, так и в многосерийном производстве.

Neoden ND9

Для ограниченных пространств, с возможностью легкого масштабирования

Перейти

QiHe Q6

Улучшенная система стабилизации и высокоточный сервопривод

Перейти

QiHe QM10

Высокая скорость монтажа и передовые технологии

Перейти

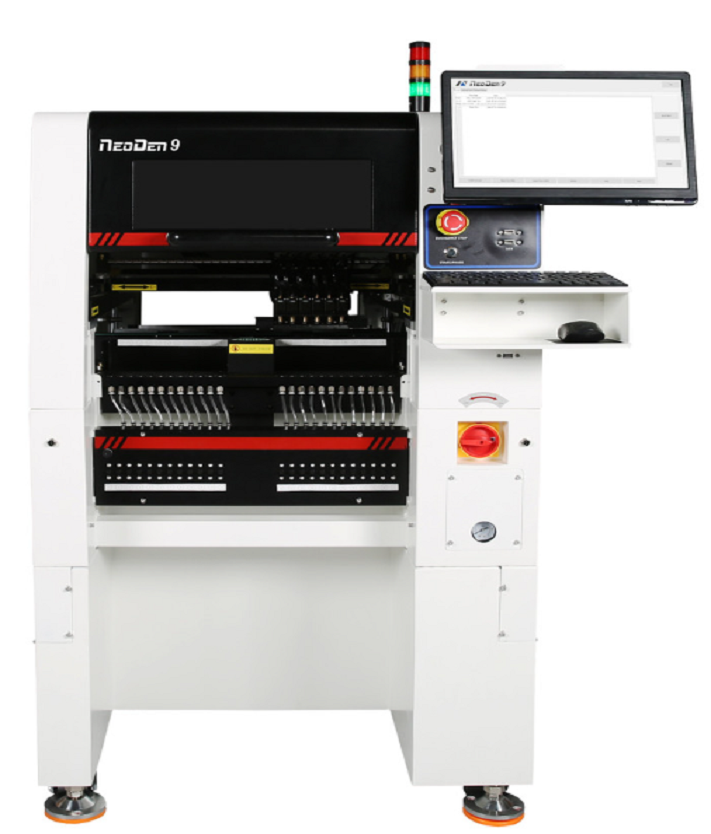

Автоматический установщик компонентов NeoDen ND9

Аппарат для автоматической установки компонентов NeoDen ND9 предоставляет собой машину начального уровня с возможностью поддержания стабильных объемов сборки плат, с оптимальной скоростью монтажа 9000 компонентов в час. Модель ND9 имеет узкий профиль, и может размещаться в местах с ограниченным пространством. Уникальное преимущество этой модели – возможность масштабирования производства путем размещения нескольких машин вместе без необходимости подключение дополнительных конвейеров.

Преимущества NeoDen ND9:
– 6 рабочих головок, 53 питателя.
– Оптимальная скорость монтажа 9000 компонентов в час.
– Комплексная система обзора с помощью трех камер.
– Возможность прямого соединения нескольких одинаковых ND9.

Размеры печатных платдо 460x300 мм
Количество рабочих головок6
Оптимальная скорость9000 компонентов в час
Число слотов (питателей)53
Параметры электропитания220 В
Габаритные размеры122x80x135 см
Вес500 кг

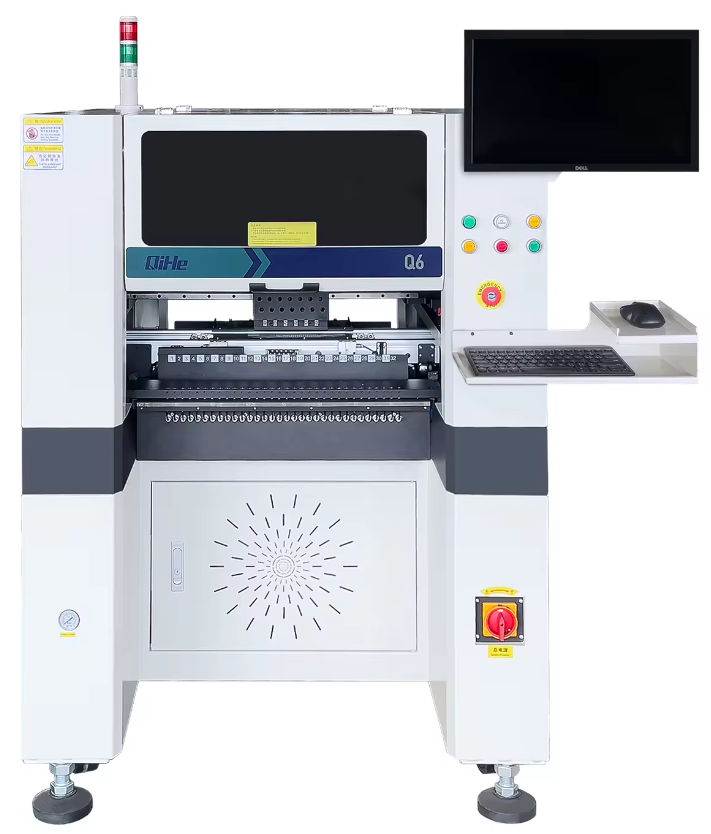

Автоматический установщик компонентов QiHe Q6

Установка автоматического монтажа SMD-компонентов, модель Q6, от китайского производителя SMT-оборудования QiHe – оптимальный выбор для организации мелкосерийного и опытного выпуска плат. Q6 имеет 6 головок для захвата и размещения, 50 слотов для подачи компонентов, и обеспечивает скорость монтажа около 17000 компонентов в час. Конструкция установщика имеет усовершенствованный дизайн, высокоточный сервопривод, и улучшенную систему стабилизации. Эргономичный дизайн узла управления для оператора позволяет удобно управлять и наблюдать за процессом.

Преимущества QiHe Q6:

– 6 рабочих головок с автоматическими направляющими, 50 слотов.
– Максимальная скорость монтажа до 17000 компонентов в час.|
– Функциональное ПО: визуальный контроль, библиотека компонентов, оповещения.
– Интеллектуальная система оптимизации размещения компонентов.
– Высокоточный сервопривод, система стабилизации.

Размеры печатных платот 20x50 мм до 350x600 мм
Количество рабочих головок6
Оптимальная скорость17000 компонентов в час
Число слотов (питателей)50
Параметры электропитания220В, 1,2 кВт
Габаритные размеры85x132x145 см
Вес850-900 кг

Автоматический установщик компонентов QiHe QM10

Высокоскоростной автоматический установщик компонентов QiHe QM10 сочетает в себе передовые технологии, простоту конструкции, высокие возможности монтажа и ценовую доступность. С высокой скоростью автоматического монтажа от 17 до 23 тысяч компонентов в час, большим количеством слотов подачи (питателей), QM10 предоставляет возможность организации среднего и крупного серийного производства плат. Аппарат содержит 10 рабочих головок, 86 слотов подачи. Прецизионный серводвигатель повышенной мощности позволяет обеспечить высокую скорость монтажа не жертвуя точностью, улучшенная конструкция установщика для повышения плавности работы.

Преимущества QiHe QM10:
– Баланс технологий и доступности.
– Высокая скорость монтажа: 17000-23000 компонентов в час.
– Широкие возможности производства: 10 головок, 86 питателей.
– Серводвигатель повышенной мощности.
– Высокофункциональное ПО собственной разработки.

Размеры печатных платот 60x60 мм до 330x750 мм
Количество рабочих головок10
Оптимальная скорость17000-23000 компонентов в час
Число слотов (питателей)86
Параметры электропитания220 В
Габаритные размеры150x173.5x162 см
Вес1700 кг

AISMT гарантирует поставку качественного оборудования для SMT-сборки точно в срок.
Свяжитесь с нами чтобы узнать полный перечень наших возможностей.
